Structural Health Monitoring (SHM)

Bezeichnet die kontinuierliche Zustandsüberwachung von Strukturen und Bauteilen. Die Vorteile sind

  • Verlängerung der regulären Wartungsintervalle
  • Überwachung schwierig erreichbarer, aber kritischer Bauteile
  • Überwachung von bereits geschädigten Teilen der Struktur, um festzustellen, ob sie die Schädigung ausbreitet

Einsatzgebiete

Brücken

  • Second Penang Bridge - Penang, Malaysia

Pipelines

Flugzeug

  • Lastpfadanalyse
  • Überwachung von Anbindungen
  • Sicherheit ist nicht der Hauptfokus in der Luftfahrt

bg right fit

bg right fit

bg vertical fit

SHM Stufen

Stufe 1

  • Ein System kann feststellen, dass ein Event passiert ist

Stufe 2

  • Ein System kann feststellen, dass ein Event passiert ist und wo es stattfand

Stufe 3

  • Ein System kann feststellen, dass ein Event passiert ist, wo es stattfand und was stattgefunden hat (Typ des Events)

Stufe 4

  • Ein System kann feststellen, dass ein Event passiert ist, wo es stattfand, was stattgefunden und wie schädlich dieses Event für die Struktur ist

Im Allgemeinen bedeutet Event, dass ein Schaden an der Struktur eingetreten ist.

Einflussgrößen

  • Temperatur
  • Feuchte
  • innere Struktur des Materials
  • Modenkonversion
  • Spannungen in der Struktur
  • Alterung

Potentiale

Beispiel Flugzeug

  • BVI (barely visible impact)

  • Größe ist durch Sichtbarkeit definiert

    • Leitwerk ist der Schaden größer als am Flügel

  • SHM System erlauben kleinere Schäden bei der Auslegung

  • Abgeschätzt der 1 - 5% Strukturmasse könnte reduziert werden

Verfahren

  • Geführte Ultraschallwellen
  • Modale Analyse
  • Akkustische Emission
  • Lastpfadmonitoring
  • Dehnungs- und Deformationsmonitoring

Modalanalyse

\[(\mathbf{K}-\omega^2\mathbf{M})\mathbf{\hat{x}}=0\]

  • Eigenfrequenz $\omega=2\pi f$
  • Eigenformen $\mathbf{\hat{x}}$
    • MAC Kriterium
    • Winkelberechnung zwischen Eigenformen

\[MAC=\frac{|\mathbf{\hat{x}}_i\mathbf{\hat{x}}_{i, ref}|^2}{(\mathbf{\hat{x}}_i\mathbf{\hat{x}}_{i, ref})(\mathbf{\hat{x}}_i\mathbf{\hat{x}}_{i, ref})}\]

bg right fit

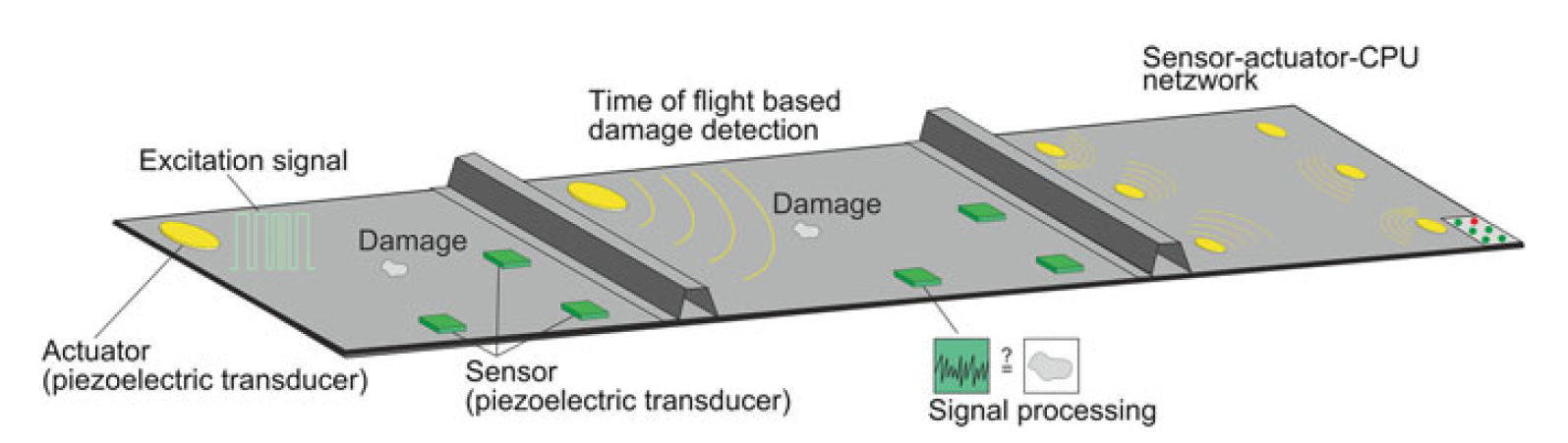

Geführte Ultraschallwellen

  • Anregung über Piezokomposite
  • Empfang mit Piiezokompositen oder Fibre Bragg Gittern

bg right fit
